للمصنعين الذين يبحثون عن جودة ثابتة وإنتاج مرن وطباعة فعالة على الأسطح المسطحة،أوم أخضريوفرآلة طباعة الشاشة المسطحة التي يتم التحكم فيها بواسطة الحواسيب الصغيرةمع هيكل شبه تلقائي، والتحكم في الحواسيب الصغيرة، وامتصاص الفراغ، وتكنولوجيا محرك التردد المتغير. بفضل سرعات الطباعة التي تصل إلى 1100 نسخة/ساعة اعتمادًا على الطراز، تم تصميم هذا الجهاز للتطبيقات الصناعية الصعبة.
يحتاج نظام طباعة الشاشة المسطحة الحديث إلى أكثر من مجرد حركة الطباعة الأساسية. ويجب أن توفر موضعًا ثابتًا وضغط طباعة متحكمًا وتوزيعًا ثابتًا للحبر وتشغيلًا عمليًا. تجمع آلة طباعة الشاشة المسطحة التي يتم التحكم فيها بواسطة الكمبيوتر الصغير بين نظام التحكم في الكمبيوتر الصغير القائم على شاشات الكريستال السائل مع رفع كهربائي متغير التردد ونقل الطباعة والتحكم في الكاشطة الهوائية وامتصاص منصة الفراغ ووظائف المحاذاة القابلة للتعديل. تقدم Green Ohm ثلاثة نماذج — BS-5070S، وBS-6090S، وBS-80120S — بأقصى مساحات طباعة تتراوح من 500 × 700 مم إلى 800 × 1200 مم وسرعات قصوى تتراوح من 900 إلى 1100 نسخة مطبوعة في الساعة. وهذا يجعل الآلة مناسبة للمنتجات الإعلانية، والأكريليك، والصفائح المعدنية، ولوحات الدوائر، ومفاتيح الأفلام، وورق السيراميك، والملصقات ذاتية اللصق، والبطاقات، والصناديق الخشبية وغيرها من المواد المسطحة.
جدول المحتويات
- ما هي آلة طباعة الشاشة المسطحة التي يتم التحكم فيها عن طريق الكمبيوتر الصغير؟
- ما هي الميزات الرئيسية للآلة؟
- ما هي المواصفات الفنية الرئيسية؟
- ما هي المواد والتطبيقات التي يمكن التعامل معها؟
- كيف يتم تحسين كفاءة الطباعة؟
- كيف يجب على المشترين اختيار النموذج المناسب؟
- ما الذي يجب على المشغلين مراعاته أثناء التشغيل؟
- الأسئلة المتداولة
- لماذا تفكر في استخدام Green Ohm لمعدات طباعة الشاشة المسطحة؟

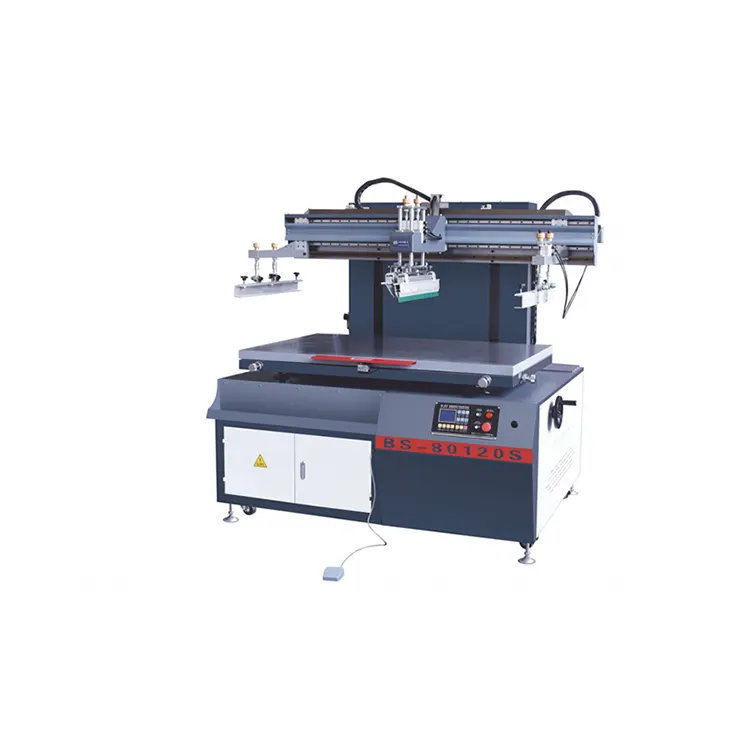

ما هي آلة طباعة الشاشة المسطحة التي يتم التحكم فيها عن طريق الكمبيوتر الصغير؟
آلة طباعة الشاشة المسطحة التي يتم التحكم فيها بواسطة الكمبيوتر الصغير عبارة عن نظام طباعة شاشة نصف أوتوماتيكي مصمم لطباعة الرسومات والنصوص والأنماط على ركائز صلبة أو مسطحة. على عكس المعدات اليدوية الأساسية، فإن الماكينة تدمج التحكم الإلكتروني، والرفع الميكانيكي، وتعديل سرعة التردد المتغير وتشغيل الشفرة الهوائية في نظام إنتاج واحد.
تستخدم الآلة هيكل رفع ذو ذراع مستقيمة. تتحرك الشاشة من خلال عملية رفع يتم التحكم فيها بينما يتم تشغيل خط الطباعة من اليسار إلى اليمين. يسمح نظام التحكم بالكمبيوتر الصغير مع شاشة LCD للمشغلين بإدارة وظائف التشغيل الرئيسية بشكل أكثر سهولة.
أثناء الطباعة، منصة التفريغ تثبت قطعة العمل في موضعها بشكل ثابت. يساعد هذا في تقليل الحركة غير المرغوب فيها أثناء ضغطة الطباعة ويدعم التسجيل الأكثر اتساقًا. تستخدم الآلة أيضًا وظائف محاذاة قابلة للتعديل حتى يتمكن المشغلون من ضبط العلاقة بين الشاشة والركيزة ومنصة الطباعة.
وفقًا للمواصفات المنشورة لشركة Green Ohm، تم تصميم النظام لتحقيق إنتاجية عالية مع الحفاظ على التشغيل السلس ودقة تحديد المواقع. تغطي النماذج المتوفرة العديد من أحجام الإنتاج، مما يسمح للمستخدمين بمطابقة سعة المعدات مع متطلبات الطباعة الفعلية الخاصة بهم.
ما هي الميزات الرئيسية للآلة؟
التحكم في شاشات الكريستال السائل بالكمبيوتر الصغير
يستخدم نظام التحكم المتكامل بالكمبيوتر الصغير شاشة LCD وواجهة موجهة نحو التشغيل. يعمل هذا التصميم على تسهيل مراقبة إعدادات الماكينة وضبطها أثناء الإنتاج مع تقليل الاعتماد على أدوات التحكم اليدوية المعقدة.
رفع التردد المتغير والطباعة
يتم تطبيق التحكم الكهربائي بالتردد المتغير على كل من آلية الرفع ونقل الطباعة. يتيح ذلك ضبط السرعة بشكل أكثر سلاسة والتحكم في الحركة الترددية للطباعة وإرجاع الحبر. تعد الحركة المستقرة ذات أهمية خاصة عندما يتطلب الإنتاج جودة طباعة متكررة على مدى دورات ممتدة.
مكشطة هوائية والتحكم في شفرة الحبر
تستخدم الكاشطة وشفرة الحبر التحكم الهوائي مع تعديل الضغط المستقل. تعمل وظيفة الرفع الهوائية الثانوية أيضًا على تسهيل استبدال لوحة الشاشة وتفكيك الأداة، مما يساعد على تبسيط أعمال الإعداد الروتينية.
منصة امتزاز الفراغ
منصة الامتزاز الفراغي الأوتوماتيكية تحمل قطع العمل المسطحة بشكل آمن أثناء الطباعة. بالإضافة إلى مقبض الضبط الدقيق لمحاذاة الشاشة، يساعد هذا الهيكل المشغلين على إجراء تصحيحات عملية قبل تشغيل الإنتاج.
تصميم منصة موجهة للسلامة
تشتمل الآلة على آلية حماية السلامة في منطقة المنصة. عند الضغط على موضع الأمان ذي الصلة أو الوقوف عليه، تم تصميم المنصة لترتفع وتعود إلى وضعها الأصلي، مما يوفر حماية تشغيلية إضافية.
ما هي المواصفات الفنية الرئيسية؟
يجب أن يبدأ اختيار آلة طباعة الشاشة بمساحة الطباعة المطلوبة وسرعة الإنتاج وأبعاد إطار الشاشة والمرافق المتوفرة في ورشة العمل. تعتمد المواصفات التالية على النماذج الثلاثة التي نشرتها شركة Green Ohm.
| مواصفة | بس-5070S | بس-6090S | بس-80120S |
|---|---|---|---|
| أقصى مساحة للطباعة | 500 × 700 ملم | 600 × 900 ملم | 800 × 1200 ملم |
| أقصى مساحة للإطار الشبكي | 750 × 1000 ملم | 850 × 1200 ملم | 1000 × 1500 ملم |
| الحد الأدنى لحجم الشاشة | 500 × 400 ملم | 500 × 400 ملم | 500 × 400 ملم |
| حجم منصة الطباعة | 600 × 900 ملم | 700 × 1100 ملم | 900 × 1400 ملم |
| أسرع سرعة الطباعة | 1,100 نسخة/ساعة | 1000 نسخة/ساعة | 900 نسخة/ساعة |
| ضغط الهواء العامل | 5-8 | 5-8 | 5-8 |
| مزود الطاقة | 380 فولت / 2.25 كيلو واط | 380 فولت / 2.65 كيلو واط | 380 فولت / 3.7 كيلو واط |
| الوزن الإجمالي | 520 كجم | 560 كجم | 600 كجم |
| أبعاد الآلة | 1300 × 1080 × 1680 ملم | 1500 × 1180 × 1680 ملم | 1800 × 1380 × 1680 ملم |
توفر التكوينات الثلاثة نطاقًا عمليًا لمختلف أحجام المنتجات المسطحة. يركز الطراز BS-5070S على مساحة طباعة قصوى أصغر وسرعة قصوى مدرجة أعلى، بينما يوفر الطراز BS-80120S أكبر مساحة طباعة للركائز الأكبر حجمًا. يجب على المشترين أن يأخذوا بعين الاعتبار أبعاد قطعة العمل ودورة الإنتاج الفعلية بدلاً من اختيار آلة تعتمد فقط على السرعة القصوى.
ما هي المواد والتطبيقات التي يمكن التعامل معها؟
تُستخدم طباعة الشاشة المسطحة على نطاق واسع عندما يحتاج المصنعون إلى أنماط متينة وواضحة بصريًا على ركائز صلبة أو مسطحة نسبيًا. تم تصميم الآلة لمجموعة واسعة من المواد والمنتجات، بما في ذلك:
- الورق والبطاقات
- أكريليك وزجاج عضوي
- الحديد والصفائح المعدنية الأخرى
- لوحات الدوائر المطبوعة
- مفاتيح الفيلم
- ورق زهور سيراميك
- ملصقات ذاتية اللصق
- صناديق خشبية
- المنتجات الإعلانية والترويجية
- غيرها من الأجسام المسطحة والصلبة
وهذا التنوع يجعل المعدات ذات صلة بالمصنعين الذين يعملون في مجالات الإعلان واللافتات والإلكترونيات والتغليف ومنتجات الديكور والمكونات الصناعية. ومع ذلك، قبل الإنتاج، يجب التحقق من أبعاد الركيزة وخصائص السطح وتوافق الحبر ومواصفات الشاشة للتطبيق المقصود.
كيف يتم تحسين كفاءة الطباعة؟
1. تموضع أكثر اتساقًا
تعتمد جودة طباعة الشاشة بشكل كبير على موضع الركيزة ومحاذاة الشاشة. تساعد منصة امتصاص الفراغ على تأمين قطعة العمل، بينما تسمح وظائف الضبط الدقيق للمشغلين بتصحيح المحاذاة قبل الإنتاج.
2. حركة الطباعة التي تسيطر عليها
يسمح النقل ذو التردد المتغير بتعديل سرعة الطباعة بدلاً من الاعتماد على دورة ميكانيكية ثابتة. وهذا يوفر مرونة أكبر عندما تتطلب الركائز أو الأحبار أو أنماط الطباعة المختلفة ظروف تشغيل مختلفة.
3. تقليل التدخل اليدوي
يعمل التحكم بالكمبيوتر الصغير وتشغيل الشفرة الهوائية وامتصاص الفراغ الآلي على تقليل عدد الإجراءات اليدوية المتكررة المطلوبة أثناء الإنتاج. وهذا يمكن أن يسهل عملية توحيد الإنتاج بين المشغلين.
4. مناسبة للإنتاج المتكرر
مع السرعات القصوى المدرجة التي تصل إلى 1100 نسخة مطبوعة في الساعة، تم تصميم الجهاز لبيئات الإنتاج حيث تكون دورات الطباعة المتكررة أكثر أهمية من الطباعة اليدوية لمرة واحدة.
5. تغطية مرنة للمنتج
توفر ثلاثة أحجام للماكينة سعات مختلفة لمنطقة الطباعة. وبالتالي يمكن للمصنعين تحديد التكوين وفقًا لأبعاد المنتج الحالية مع مراعاة متطلبات الإنتاج المستقبلية المحتملة.
كيف يجب على المشترين اختيار النموذج المناسب؟
شراء آلة طباعة الشاشة يجب أن يتضمن أكثر من مجرد مقارنة الأسعار. يمكن أن يساعد التقييم المنظم في تجنب عدم تطابق القدرات وتكاليف المعدات غير الضرورية.
- تأكيد الحد الأقصى لحجم المنتج:قم بقياس أكبر مادة أساسية تحتاج إلى طباعتها وقارنها بأقصى مساحة طباعة بالجهاز.
- التحقق من متطلبات إطار الشاشة:تأكد من أن النموذج المحدد يمكنه استيعاب أبعاد إطار الشبكة المطلوبة في عملك الفني وعملية الطباعة.
- تقدير الطلب الحقيقي على الإنتاج:الحد الأقصى لسرعة الطباعة هو مواصفات مرجعية، وليس بالضرورة معدل الإنتاج المستمر الفعلي. قم بتضمين وقت التحميل والتفريغ والمعالجة والإعداد في حسابات السعة.
- تقييم توافق المواد:تأكد من أن تكوين الجهاز والشاشة والحبر والركيزة مناسبة للتطبيق المقصود.
- مراجعة شروط ورشة العمل:تحقق من الطاقة الكهربائية، وتوافر الهواء المضغوط، ومساحة الأرضية، ومتطلبات الوصول إلى الماكينة قبل التثبيت.
- النظر في المنتجات المستقبلية:إذا كان من المتوقع زيادة أحجام المنتج، فإن اختيار منصة طباعة أكبر قد يوفر مرونة إنتاجية إضافية.
على سبيل المثال، قد لا تحتاج الشركة المصنعة التي تطبع لوحات إعلانية صغيرة بشكل أساسي إلى التكوين الأكبر. قد تستفيد الشركة التي تنتج صفائح أكريليك أو ألواح معدنية أكبر من مساحة الطباعة الموسعة لـ BS-80120S. يعتمد الاختيار المناسب في النهاية على مجموعة المنتجات وسير عمل الإنتاج.
ما الذي يجب على المشغلين مراعاته أثناء التشغيل؟
تعتمد النتائج المتسقة على تصميم الماكينة وممارسات التشغيل. يجب أن يتضمن روتين التشغيل العملي الفحوصات التالية:
- افحص الشاشة والإطار الشبكي قبل الإنتاج.
- تأكد من وضع قطعة العمل بشكل صحيح على منصة التفريغ.
- تحقق من محاذاة الشاشة مع الركيزة قبل بدء دفعة الإنتاج.
- اضبط ضغط المكشطة وفقًا لمتطلبات الطباعة.
- قم بتعيين سرعة طباعة مناسبة لنظام الركيزة والحبر.
- الحفاظ على الأنظمة الهوائية والكهربائية ضمن ظروف التشغيل المحددة لها.
- تنظيف بقايا الحبر من مكونات الطباعة ذات الصلة بعد الإنتاج.
- قم بإجراء فحص دوري لقضبان التوجيه والمكونات المتحركة والعناصر الهوائية.
يمكن أن تساعد هذه الممارسات في تقليل أخطاء التسجيل التي يمكن تجنبها ونقل الحبر غير المتسق ووقت التوقف عن العمل غير الضروري. بالنسبة لفرق الإنتاج، تعد إجراءات التشغيل القياسية مفيدة أيضًا للحفاظ على نتائج متسقة عندما يستخدم العديد من المشغلين نفس المعدات.
الأسئلة المتداولة
ما هي أقصى سرعة طباعة لهذا الجهاز؟
تختلف السرعة القصوى المذكورة حسب الطراز. تصل سرعة طباعة BS-5070S إلى 1100 نسخة في الساعة، وسرعة BS-6090S إلى 1000 نسخة في الساعة، وسرعة BS-80120S إلى 900 نسخة في الساعة. يعتمد الإخراج الفعلي على معالجة الركيزة وظروف الطباعة وسير عمل الإنتاج.
ما هي المواد التي يمكن للآلة طباعتها؟
تم تصميم الماكينة للمواد المسطحة مثل الورق والبلاستيك والأكريليك والصفائح المعدنية ولوحات الدوائر ومفاتيح الأفلام وورق السيراميك والملصقات ذاتية اللصق والبطاقات والصناديق الخشبية.
هل الآلة أوتوماتيكية بالكامل؟
لا. التكوين المنشور عبارة عن آلة طباعة حريرية نصف أوتوماتيكية. فهو يجمع بين التحكم بالكمبيوتر الصغير، ووظائف الشفرة الهوائية، ونقل التردد المتغير، وامتزاز الفراغ، بينما لا يزال يتطلب مشاركة المشغل في معالجة المواد وإعداد الإنتاج.
ما هي أكبر مساحة طباعة متاحة؟
يوفر الطراز BS-80120S أكبر مساحة طباعة مدرجة تبلغ 800 × 1200 مم. الحد الأقصى لمساحة الإطار الشبكي هو 1000 × 1500 مم.
ما هو مصدر الطاقة المطلوب؟
تسرد المواصفات المنشورة مصدر طاقة 380 فولت. تبلغ معدلات الطاقة 2.25 كيلووات للطراز BS-5070S، و2.65 كيلووات للطراز BS-6090S، و3.7 كيلووات للطراز BS-80120S. يجب على المشترين تأكيد التكوين الكهربائي النهائي قبل التثبيت.
كيف يساعد الامتزاز الفراغي في طباعة الشاشة؟
يساعد امتصاص الفراغ على تثبيت قطعة العمل المسطحة بشكل آمن على منصة الطباعة. يمكن أن يدعم تحديد موضع الركيزة المستقر محاذاة الشاشة بشكل أكثر اتساقًا وتقليل أخطاء الطباعة المرتبطة بالحركة.
لماذا تفكر في استخدام Green Ohm لمعدات طباعة الشاشة المسطحة؟
تنص شركة Green Ohm Machinery على أن نهج الإنتاج الخاص بها يجمع بين القدرة على البحث الفني واختبار الجودة ونظام إنتاج كامل ودعم سلسلة التوريد. يتم فحص كل آلة قبل التسليم، مع تأكيد معلومات المنتج المنشورة على دقة تحديد الموقع، والتشغيل السلس، واتساق الطباعة والاستخدام الصناعي على المدى الطويل.
بالنسبة للمصنعين الذين يقومون بتقييم معدات طباعة الشاشة المسطحة، تكون عوامل القرار الرئيسية واضحة: منطقة الطباعة، وسرعة الإنتاج، وسعة إطار الشاشة، وتوافق الركيزة، ووظائف التحكم، واستقرار المنصة، ومتطلبات ورشة العمل. توفر الطرازات BS-5070S وBS-6090S وBS-80120S مستويات قدرة مختلفة للمصنعين ذوي أبعاد المنتج واحتياجات الإنتاج المختلفة.
